Dursteel MN
Acier au manganèse
Dursteel Mn est un acier anti-usure au Manganèse, écrouissable et amagnétique.
La structure non écrouie (austénitique) permet une très grande ténacité.
La structure écrouie (martensitique) allant jusqu’à 540 HB permet une très grande résistance à l’abrasion.
L’acier anti-usure DURSTEEL MN® présentant une surface de travail écrouissable (épaisseur de 1 à 3mm) et une structure souple à cœur est idéal pour nombres d’applications mêlant le choc et l’abrasion.
Informations techniques & générales de l’acier anti-abrasion au manganèse
Dureté de l'acier anti-usure au manganèse :
Inférieur à 200 HB (à l’état de livraison), 490-540 HB (après écrouissage)
Programme de stock (en mm) :
Plaques (1000×1000 ou 1500×3000)
Ep. 2, 3, 4, 6, 8, 10, 12, 15, 20, 25
Ronds (Longueur 6000)
Ø 12, 20, 25, 30, 35
Section rectangulaire (Longueur 6000)
Ep. 6: Largeur 35, 40
Ep. 8 : Largeur 40
Ep. 10 : Largeur 40, 50, 60
Ep. 12 : Largeur 30, 40
Ep. 15 : Largeur 40
Ep. 20 : Largeur 120
Section canal (Longueur 6000)
Ep. 10 : Largeur 30, 40, 50
Ep. 12 : Largeur 60
Ep. 20 : Largeur 70
Propriétés mécaniques pour l’acier martensitique
Dursteel MN :
Limite d’élasticité RP 0.2 : 325 MPa
Résistance à la traction RM : 920 MPa
A% : 50
Résilience : Énergie d’impact 27j à -20 °C
*Valeur typique pour une épaisseur de 20 mm.
Formage de l'acier Dursteel MN :
Perçage du Dursteel MN :
Dursteel MN est difficile à percer. Il nécessite des outils à 12% de cobalt ou à plaquettes carbure. L’avance doit être suffisante pour éliminer à chaque tour la zone écrouie au cours de la passe précédente. L’affûtage doit être vérifié régulièrement.

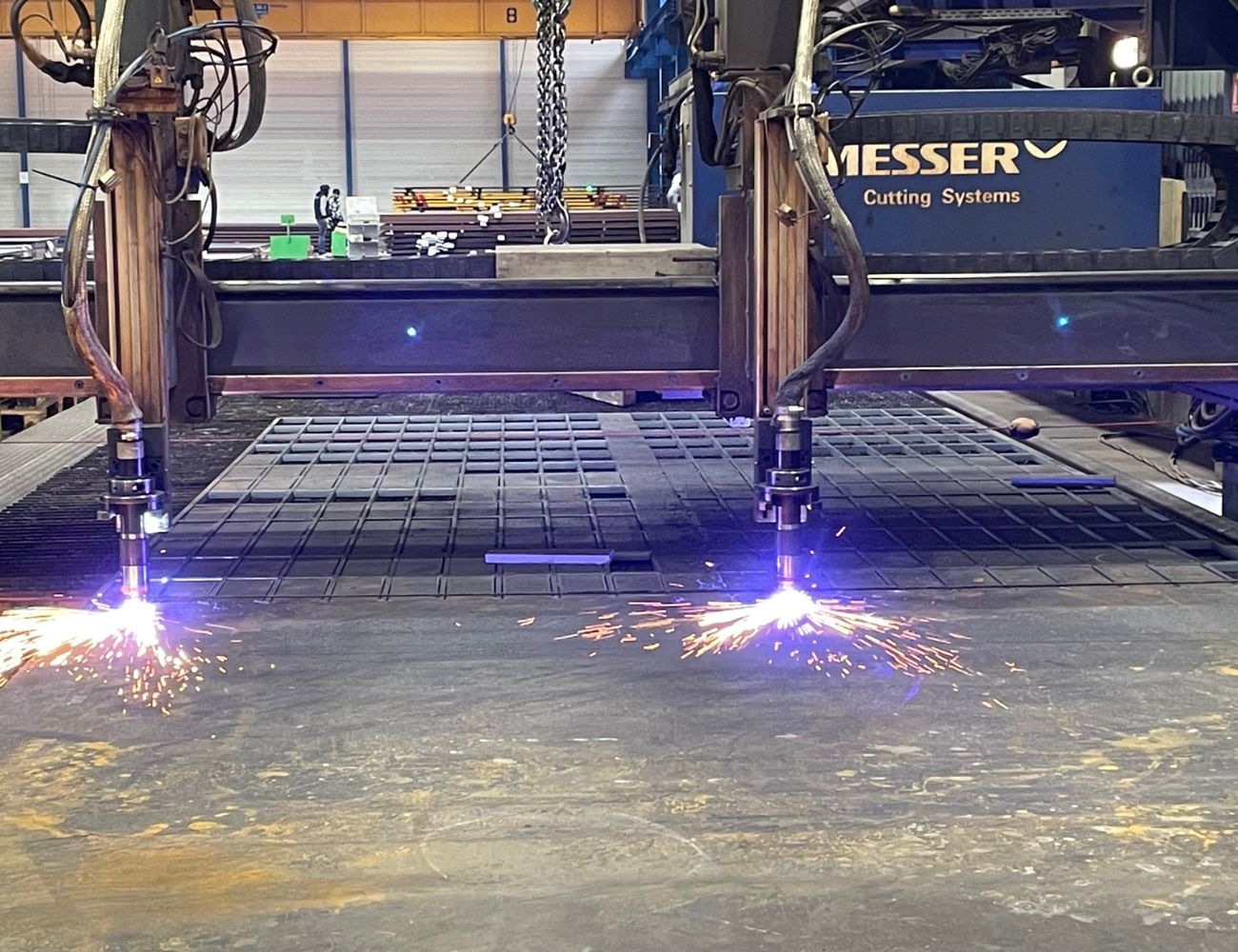

NB : il est possible d’obtenir des trous lisses de diamètre égal à l’épaisseur de la tôle (diamètre minimum 10 mm) par découpe plasma. Nous consulter à ce sujet.
Soudabilité de l'acier anti-usure Dursteel MN :
Dursteel MN se soude facilement sur des bases en acier de construction.
Métaux d’apport :
Electrodes type Safinox R312 ou équivalent
Fil massif type Nertalic 51 ou équivalent.
Rechargement de l'acier anti-abrasion Dursteel MN :
L’acier anti-abrasion Dursteel MN peut être réparé ou rechargé en utilisant des matériaux de composition chimique similaires.
Métaux d’apport :
Electrodes type Safuni Manga ou équivalent.

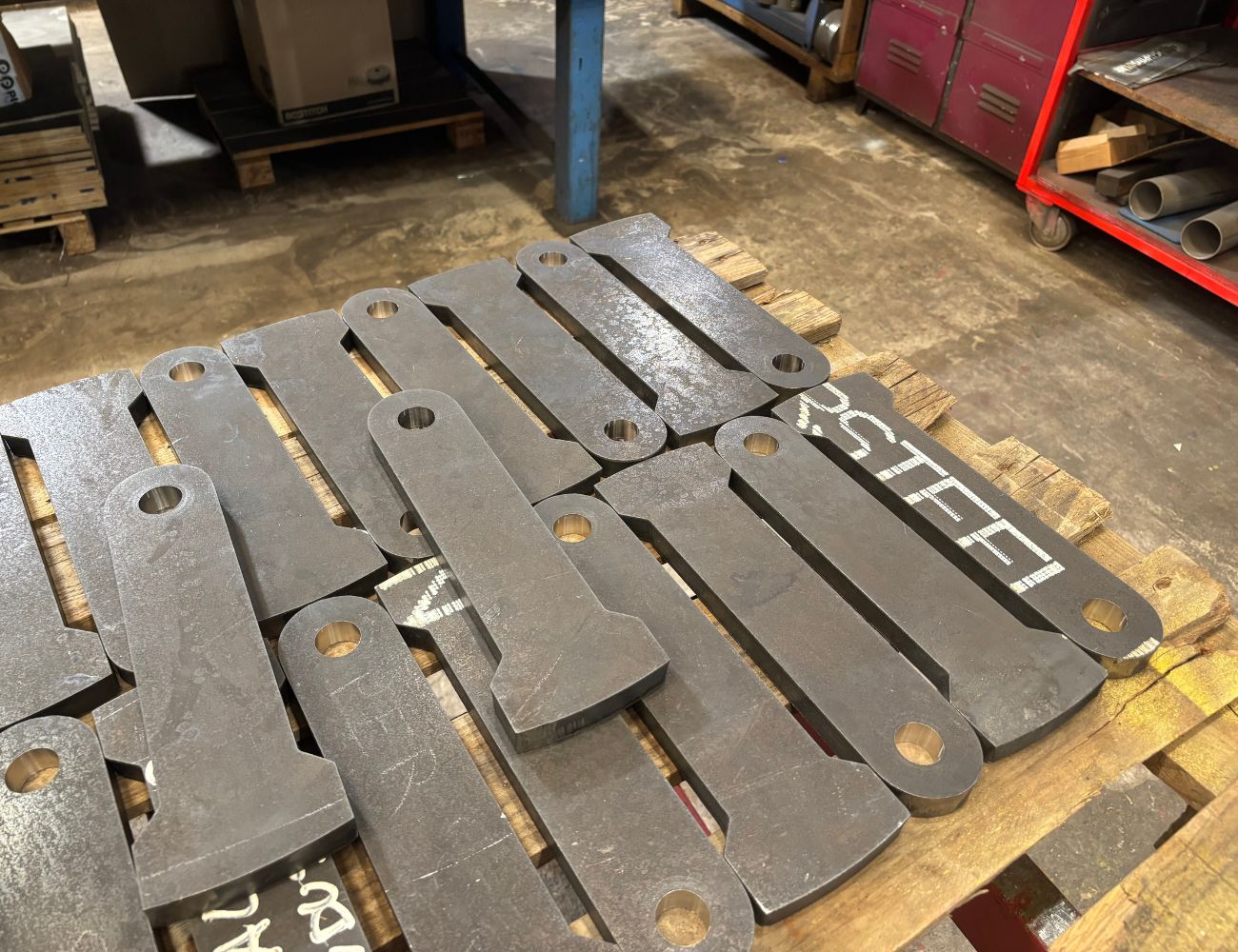

Principales applications de l’acier anti-abrasion Dursteel MN
- Grilles anti-effraction
- Grilles de cribles
- Barreaux de scalpeurs
- Rails de roulement
- Couteaux de broyage
- Plats de glissement pour convoyeurs à chaines
- Marteaux de broyage
- Blindage de grenailleuses
- Tôles d’impact
- Outils de frappe
- Blindage de serrures et coffre-forts
- Blindage de véhicules
- …
Pourquoi opter pour le Dursteel MN ?
Le Dursteel® MN offre une résistance exceptionnelle dans les environnements où abrasion et chocs se cumulent.
Sous l’effet des impacts, sa surface s’écrouit naturellement sur 1 à 3 mm et peut atteindre jusqu’à 540 HB, tandis que son noyau reste tenace (≈200 HB).
Cette transformation, de l’austénite vers une structure martensitique très dure, assure une longévité bien supérieure aux aciers classiques dans les zones fortement sollicitées.
À l’inverse, si les contraintes mécaniques sont trop faibles pour déclencher cet écrouissage, le Dursteel® MN n’est pas la solution idéale (nous consulter pour un choix adapté).
Besoin d’un conseil, wear audit, devis ?
Un besoin, un projet ou simplement le souhait de faire un point sur les améliorations possibles face aux problèmes d’usure ? Profitez de notre expertise !
Contactez notre équipe de spécialistes en remplissant le formulaire de contact.
Nous sommes prêts à relever vos prochains défis.
