CREUSABRO DUAL
Aciers anti-abrasion hybride haute performance
Le Creusabro Dual est un acier anti-usure hautes performances conçu pour les conditions les plus extrêmes, combinant carbures de titane primaires et effet TRIP.
Résultat : une résistance à l’usure nettement supérieure aux aciers trempés eau 500HB/550HB, même lorsque l’abrasion sévère se combine à des impacts répétés, de la chaleur ou une corrosion modérée.
Sa trempe à l’huile réduit fortement les contraintes résiduelles, ce qui améliore la stabilité et la fiabilité en service.
Informations techniques & générales de l'acier anti-abrasion Creusabro Dual
Dureté de l'acier anti-usure Creusabro Dual :
470 HB (livraison) – 540 (après TRIP EFFECT)
Épaisseurs & formats de l'acier Creusabro Dual :
2000 × 6000 mm / 2500 × 8000 mm : 10 à 50 mm
Propriétés mécaniques pour l'acier anti-abrasion
Creusabro Dual :
Limite d’élasticité RP 0.2 : 1200 MPa
Résistance à la traction RM : 1630 MPa
A% : 10
Module d’élasticité : 205 GPa
Résilience KCVL : –20°C18 J
Mise en œuvre du Creusabro Dual :
Le Creusabro DUAL offre une mise en œuvre facilitée grâce à sa dureté modérée à l’état de livraison.
Il se découpe, se forme et se soude plus simplement que les aciers trempés à l’eau classiques.
- Découpe :
Compatible oxycoupage, plasma, laser, ou jet d’eau.
Préférer laser / jet d’eau pour limiter la ZAT.
Préchauffage recommandé à partir de 35 mm : 150°C. - Formage & roulage :

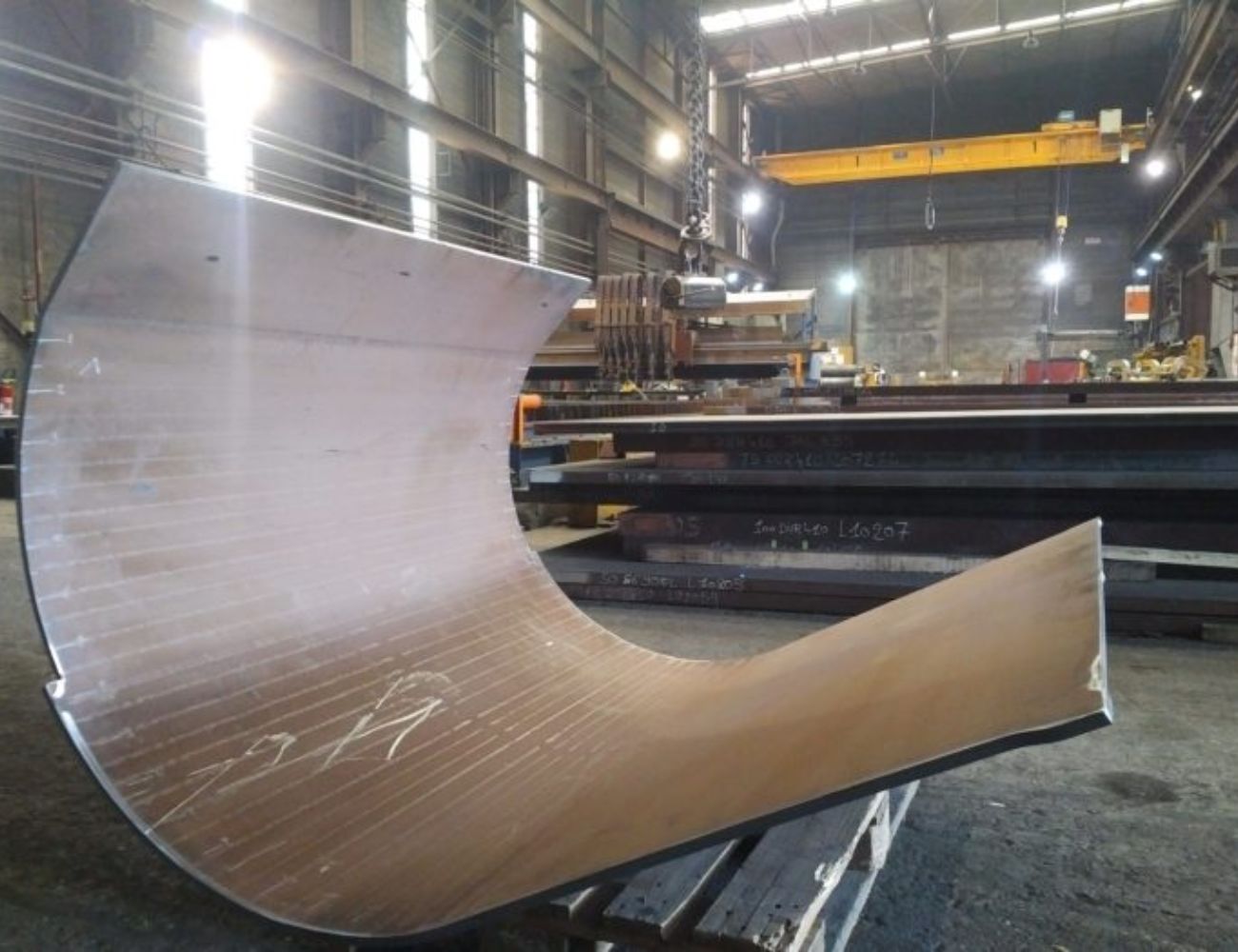

Formage à froid possible (rayon mini ≈ 100 × épaisseur).
Formage à chaud possible jusqu’à 450°C. - Usinage :
Perçage & fraisage : outils carbure ou HSSCO recommandés.
Tout chauffage volontaire pour adoucir la zone est interdit. - Soudabilité :
Compatibilité avec tous procédés : SMAW, GMAW, FCAW.
Utilisation d’un fil austénitique conseillée si absence de préchauffage.
Pour fils ferritiques : préchauffage obligatoire pour éviter les fissures.
Principales applications de l'acier anti-abrasion Creusabro Dual
Idéal pour toutes les zones soumises à une abrasion extrême, en glissement ou sous impact :
- Revêtements de godets (excavatrices, chargeurs, bulldozers)
- Lames d’usure & renforts
- Plateaux de dumper
- Pièces d’usure pour concasseurs primaires & secondaires
- Revêtements de convoyeurs vibrants, unités de broyage
- Chutes, trémies, goulottes
- Cribles & trommels
- Coudes, cyclones, déflecteurs
- Pinces de démolition / recyclage
- Conduites de dragage
- Ventilateurs industriels
- Applications XXL en conditions extrêmes (cimenteries, incinération, hauts fourneaux…)
Pourquoi opter pour le Creusabro Dual ?
Une métallurgie unique, sans équivalent dans la famille 500 HB :
Carbures de titane primaires (~3000 HV) précipités dès la solidification, offrant une résistance exceptionnelle à l’abrasion sévère même où les 500/550 HB classiques atteignent leur limite.
Effet TRIP : durcissement superficiel naturel en service (+70 HB), grâce à la transformation de l’austénite résiduelle en martensite très dure.
Très haute résistance à l’arrachement et à la fissuration, même sous charges dynamiques intenses.
Tenue en température jusqu’à 450°C, là où les aciers trempés eau 500 HB sont limités à 250°C.
Processabilité préservée, permettant le formage, le roulage et la fabrication de pièces courbes.
Besoin d’un conseil, wear audit, devis ?
Un besoin, un projet ou simplement le souhait de faire un point sur les améliorations possibles face aux problèmes d’usure ? Profitez de notre expertise !
Contactez notre équipe de spécialistes en remplissant le formulaire de contact.
Nous sommes prêts à relever vos prochains défis.
